* ДКЗ - допускаемый кавитационный запас

ПРИМЕЧАНИЕ:

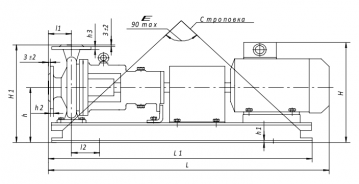

– масса и габариты указаны для комплектации двигателем максимальной мощности.  – по желанию заказчика все насосы, кроме отмеченных*, могут поставляться с монтажным проставком в муфте и без монтажного проставка. Монтажный проставок позволят производить разборку насоса без снятия с фундаментной плиты электродвигателя и демонтажа  трубопроводов. Агрегаты, отмеченные* поставляются только с монтажным проставком. Условное обозначение 1Х( е) 80-50-200(а, б)-тЛ(е,  и,  к,  т)-5(55,С,С д)-У2, где: 1  – условное обозначение агрегата без монтажного проставка; Х  – насос химический горизонтальный консольный, с опорой на корпусе;  е  –  условное обозначение исполнения насоса для взрыво или пожароопасного производства (обязательно двойное торцовое уплотнение и взрывозащищенный эл. двигатель); 50 – диаметр входного патрубка, мм;  32 – диаметр выходного патрубка, мм;  125 – номинальный диаметр рабочего колеса, мм; а, б – условное обозначение рабочего колеса с обточкой, обеспечивающей работу агрегата в средней или нижней части поля «Q-H»;  тЛ  – условное обозначение материала проточной части, выполненной в литом варианте, (Т – в сварно-штампованном варианте);  5,55,С,Сд – условное обозначение одинарного, двойного торцового уплотнения или одинарного, двойного сальникового уплотнения;  У2  – климатическое исполнение и категория размещения при эксплуатации по ГОСТ 15150-69.
