Вертикальные, самовсасывающие сейсмостойкие насосы типа ХВС-Ж

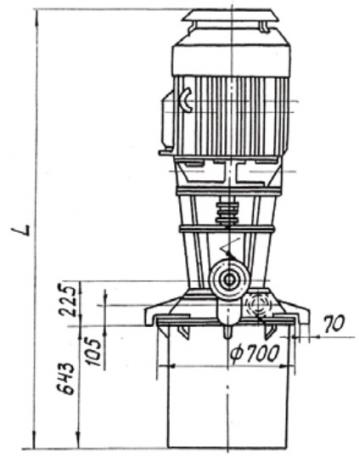

схема насоса


Полная информация о насосах

Дополнительная информация о насосах


Агрегат используется для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м, вязкостью до 30•10-6 м2/с без включений или содержащих твердые включения объемной концентрацией до 0,1%, с размером частиц до 0,2 мм, с температурой от –400С до +1200С. Скорость проникновения коррозии в материал проточной части до 0,1 мм/год. Насосы воспринимают сейсмические воздействия одновременно с усилием и моментами на патрубки, в условиях максимально расчетного землетрясения (Мрз) эквивалентное 0,5 g в трех взаимно-перпендикулярных направлениях.

Представлено 3 модели:

МаркаХВС-Ж45/54б-Е-СД(Щ)ХВС-Ж45/54а-Е-СД(Щ)ХВС-Ж45/54-Е-СД(Щ)
Напор, м334454
Подача, м3/ч454545
Тип насосацентробежный
вертикальный
полупогружной		центробежный
вертикальный
полупогружной		центробежный
вертикальный
полупогружной
ДКЗ*, м2.52.52.5
Частота, об/мин290029002900
Мощность, кВт18.522.0; 18.530.0; 22.0; 18.5
Масса, кг580620650
Размеры, мм2110х844х8402090х844х8402140х844х840
* ДКЗ - допускаемый кавитационный запас
ПРИМЕЧАНИЕ:

Условное обозначение ХвС-ж45/54-е-Сд(Щ)1 , где:

ХвС  – вертикальный самовсасывающий;

Ж  – сейсмостойкий;

45  – подача, м3/ч;

54  – напор, м;

а(б)  – условное обозначение рабочего колеса с обточкой, обеспечивающей работу агрегата в средней или нижней части поля «Q-H»;

Сд  – условное обозначение двойного сальникового уплотнения;

Щ  – щелевое уплотнение.

е  – индекс исполнения для взрыво и пожароопасных производств (обязательно двойное торцовое уплотнение и взрывозащищенный двигатель)

Масса и габаритные размеры агрегатов указаны для комплектации с двигателем максимальной мощности.
