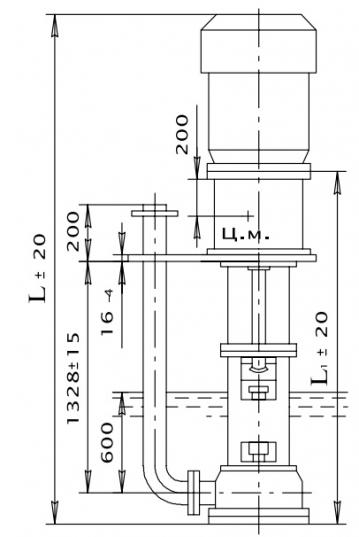

схема насоса


Полная информация о насосах

Дополнительная информация о насосах


Насосы типа тХи – полупогружные, вертикальные, с опорами вне перекачиваемой жидкости, максимальное превышение перекачиваемой жидкости над осью рабочего колеса не более 600 мм. для насосов типа тХи 90/49, тХи 45/31, тХи 160/29 буква « и» – материал верхней подвески сталь марки 08Х18Н10т; «2 и» – материал верхней подвески сталь марки 06ХН28Мдт. Электронасосные агрегаты типа тХи предназначены для перекачивания химически активных и нейтральных жидкостей плотностью до 1850 кг/м 3 (для тХи 160/29 – 1700 кг/м 3 ) вязкостью до 30•10 -6 м 2 /с, с твердыми включениями размером до 1 мм, в том числе для высокоабразивных пульп фосфорной кислоты и содержанием по объему до 15% (в том числе твердые включения объемной концентрацией до 1,5%, с размерами частиц до 5 мм), в которых скорость проникновения коррозии в материал проточной части не превышает 0,1 мм/год, а микро -твердость включений – не более 6,5 ГПа при содержании острогранных частиц, не превышающих 2% включений. температура перекачиваемой среды от –40 0 С до +120 0 С (исп. е,и,к); от –40 0 С до +90 0 С для материала д1.

Представлена 21 модель:

МаркаТХИ 8/40б-1,3-А(Е,2И,К)-ЩТХИ 8/40а-1,3-А(Е,2И,К)-ЩТХИ 8/40-1,3-А(Е,2И,К)-ЩТХИ 45/31б-1,3-И(Д1,2И)-Щ1ТХИ 45/31б-1,3-И(Д1,2И)-ЩТХИ 45/31а-1,3-И(Д1,2И)-Щ1ТХИ 45/31а-1,3-И(Д1,2И)-ЩТХИ 45/31-1,3-И(Д1,2И)-Щ1ТХИ 45/31-1,3-И(Д1,2И)-ЩТХИ 90/49б-1,3-И(Е,К,2И)-Щ1ТХИ 90/49б-1,3-И(Е,К,2И)-ЩТХИ 90/49а-1,3-И(Е,К,2И)-Щ1ТХИ 90/49а-1,3-И(Е,К,2И)-ЩТХИ 90/49-1,3-И(Е,К,2И)-Щ1ТХИ 90/49-1,3-И(Е,К,2И)-ЩТХИ 160/15б-1,3-Д1(И)-ЩТХИ 160/15а-1,3-Д1(И)-ЩТХИ 160/15-1,3-Д1(И)-ЩТХИ 160/29б-1,3-И(Е,К,Д1,2И)-ЩТХИ 160/29а-1,3-И(Е,К,Д1,2И) -ЩТХИ 160/29-1,3-И(Е,К,Д1,2И)-Щ
Напор, м283540202025253131363644444949111315192329
Подача, м3888454545454545909090909090160160160160160160
Тип насосацентробежный
вертикальный
полупогружной
центробежный
вертикальный
полупогружной
центробежный
вертикальный
полупогружной
центробежный
вертикальный
полупогружной
центробежный
вертикальный
полупогружной
центробежный
вертикальный
полупогружной
центробежный
вертикальный
полупогружной
центробежный
вертикальный
полупогружной
центробежный
вертикальный
полупогружной
центробежный
вертикальный
полупогружной
центробежный
вертикальный
полупогружной
центробежный
вертикальный
полупогружной
центробежный
вертикальный
полупогружной
центробежный
вертикальный
полупогружной
центробежный
вертикальный
полупогружной
центробежный
вертикальный
полупогружной
центробежный
вертикальный
полупогружной
центробежный
вертикальный
полупогружной
центробежный
вертикальный
полупогружной
центробежный
вертикальный
полупогружной
центробежный
вертикальный
полупогружной
ДКЗ*, м4443333333.53.53.53.53.53.5333444
Частота, об/мин290029002900145014501450145014501450145014501450145014501450960960960145014501450
Мощность, кВт5.57.5; 5.57.515.015.018.5; 15.018.5; 15.022.0; 18.5; 15.022.0; 18.5; 15.030.030.055.0; 30.055.0; 30.075.0; 55.075.0: 55.030.030.030.030.045.0; 30.055.0; 45.0
Масса, кг2402602605757505957906207709501110110012601160132010801080108096510901115
Размеры, мм1905х565х5651950х565х5651950х565х5652280х870х6502940х870х6502320х870х6502970х870х6502305х870х6502900х870х6502845х870х6502940х870х6502845х870х6503080х870х6502845х870х6503210х870х6502505х930х9302505х930х9302505х930х9302400х930х9302445х930х9302540х930х930
* ДКЗ - допускаемый кавитационный запас
ПРИМЕЧАНИЕ:

Условное обозначение тХи 160/29(а,б)-1,3- и(е,к,д1,2 и)-Щ , где:

тХи – полупогружной вертикальный насос

160   – подача, м3/ч;

29  – напор, м;

а(б)  – условное обозначение рабочего колеса с обточкой, обеспечивающей работу агрегата в средней или нижней части поля «Q-H»;

1,3 – глубина погружения, м;

к  – условное обозначения материала проточной части;

Щ  – щелевое уплотнение.

Масса и габаритные размеры агрегатов указаны для комплектации с двигателем максимальной мощности.

  • по параметрам
